Zehnder EVO je podstropní rekuperační jednotka představená ve druhé polovině roku 2025. Jednotka je dostupná v několika výkonových variantách a je určena pro řízené větrání rezidenčních objektů. Konstrukce je optimalizována pro instalaci pod strop do podhledu, ale i na stěnu. Jednotka zaujme rozsahem standardní výbavy a cenovou dostupností v dané výkonové třídě.
Pro koho je Zehnder EVO určená
Jednotka je určena pro řízené větrání menších i středně velkých objektů. Varianty EVO 1 a EVO 2 jsou vhodné pro menší projekty (byty, rekreační objekty apod.), kde je klíčové kompaktní provedení. Varianty EVO 3 a EVO 4 jsou určeny pro plnohodnotné větrání rodinných domů, kanceláří a obdobných nebytových prostor.

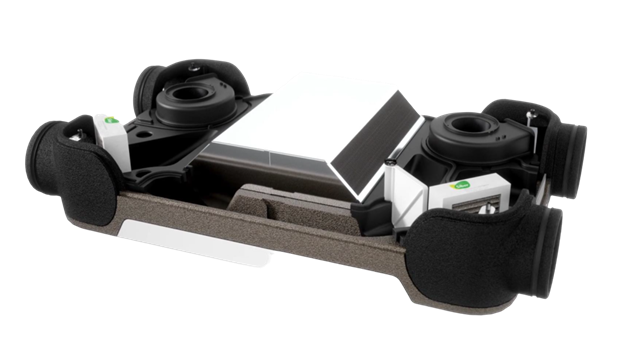

Konstrukce a vybavení
Jednotky Zehnder EVO se vyznačují několika zajímavými konstrukčními prvky, které zjednodušují návrh, instalaci a provoz systému řízeného větrání.
Kompaktní provedení
Výška šasi je pouze 21 cm u EVO 1 a EVO 2 a 27 cm u EVO 3 a EVO 4, což usnadňuje instalaci do podhledů a snižuje nároky na instalační prostor.
Horizontální i vertikální instalace
Jednotky lze instalovat horizontálně do podhledu nebo na podlahu (např. na půdě). Vertikální montáž na stěnu je také možná díky konstrukčnímu řešení a správnému spádu odvodu kondenzátu
Modulární výměníky
K dispozici jsou verze se standardním výměníkem tepla (HRV) i s entalpickým výměníkem (ERV), který přenáší nejen teplo, ale i vlhkost. Provedení s entalpickým výměníkem nepotřebuje odvod kondenzátu.
Ventilátory s konstantním průtokem
Jednotky jsou vybaveny ventilátory s řízením konstantního průtoku. Regulace upravuje otáčky ventilátorů tak, aby byl zachován nastavený objemový průtok vzduchu i při změnách tlakových ztrát v rozvodu nebo při postupném zanášení filtrů.
Otočná připojovací hrdla
Připojovací hrdla lze otáčet, což usnadňuje přizpůsobení jednotky dispozici rozvodů vzduchu. Toto řešení zjednodušuje návrh tras, omezuje počet kolen a snižuje tlakové ztráty potrubního systému.
Automatický bypass
Jednotky jsou vybaveny automatickým letním bypassem, který umožňuje obtok výměníku tepla v teplém období a přívod venkovního vzduchu bez nežádoucího ohřevu.
Ovládání a regulace
Jednotka Zehnder EVO nabízí široké možnosti ovládání – od jednoduchých mechanických ovladačů nebo napojení na nadřazený systém řízení až po plně automatizovaný provoz s dotykovým ovladačem, cloudovou aplikací a řízením podle čidel CO₂ a relativní vlhkosti. Díky tomu lze regulaci jednotky přesně přizpůsobit konkrétnímu projektu a požadované úrovni automatizace.
Základní parametry
Jednotky EVO 1 a EVO 2 využívají shodné tělo jednotky. Stejně tak jednotky EVO 3 a EVO 4 mají společné konstrukční provedení, liší se výkonovými parametry.
| Max. výkon (m³/h) | EVO1 = 150 EVO2 = 200 |
| Montáž | Podstropní i nástěnná |
| Rozměry (VxŠxD) | 210x600x1100 |
| Hmotnost | 24 |
| Předehřev | Integrovaný - spínáním ON/OFF |
| Ovládání v základu | Bez - Nutno dokoupit ovladač |
| Průměr hrdel | 160 |
| Udržování konstantního průtoku | Ano |
| Bypass | Ano - automatický |
| Komunikační rozhraní v základu | 0-10V; Boost; Vstup pro dopojení přepínače výkonu |
| Max. výkon (m³/h) | EVO3 = 300 EVO4 = 400 |
| Montáž | Podstropní i nástěnná |
| Rozměry (VxŠxD) | 269x600x1160 |
| Hmotnost | 39 |
| Předehřev | Integrovaný - spínáním ON/OFF |
| Ovládání v základu | Bez - Nutno dokoupit ovladač |
| Průměr hrdel | 160 |
| Udržování konstantního průtoku | Ano |
| Bypass | Ano - automatický |
| Komunikační rozhraní v základu | 0-10V; Boost; Vstup pro dopojení přepínače výkonu |
Varianty jednotky
Jednotka Zehnder EVO je dodávána ve všech běžných provedeních – v levé i pravé variantě a se standardním (HRV) nebo entalpickým (ERV) výměníkem tepla. Všechna provedení jednotek jsou již v základní výbavě osazena předehřevem vzduchu, není tedy nutné jej objednávat jako samostatné příslušenství.
Aktuálně jsou dostupné následující provedení jednotky:
Zehnder EVO 1
-
standardní výměník pravá
obj. číslo: 471 100 129 -
standardní výměník levá
obj. číslo: 471 100 130 -
entalpický výměník pravá
obj. číslo: 471 100 131 -
entalpický výměník levá
obj. číslo: 471 100 132
Zehnder EVO 2
-
standardní výměník pravá
obj. číslo: 471 100 133 -
standardní výměník levá
obj. číslo: 471 100 134 -
entalpický výměník pravá
obj. číslo: 471 100 135 -
entalpický výměník levá
obj. číslo: 471 100 136
Zehnder EVO 3
-
standardní výměník pravá
obj. číslo: 471 100 137 -
standardní výměník levá
obj. číslo: 471 100 138 -
entalpický výměník pravá
obj. číslo: 471 100 139 -
entalpický výměník levá
obj. číslo: 471 100 140
Zehnder EVO 4
-
standardní výměník pravá
obj. číslo: 471 100 141 -
standardní výměník levá
obj. číslo: 471 100 142 -
entalpický výměník pravá
obj. číslo: 471 100 143 -
entalpický výměník levá
obj. číslo: 471 100 144
Ovládání a konektivita
Jednotka Zehnder EVO není v základním provedení vybavena integrovaným displejem ani lokálním ovládacím prvkem na těle jednotky. V základní konfiguraci je k dispozici svorkovnice, která umožňuje přímé připojení k periferiím nebo nadřazenému řídicímu systému (0-10v, boost tlačítka, MaR, BMS).
Pro lokální ovládání nebo pokročilejší řízení provozu je nutné využít volitelné příslušenství. K dispozici je široká škála ovládacích prvků a komunikačních modulů, včetně Modbus a KNX, které umožňují integraci jednotky do systémů chytré budovy.
Ovladače EVO Sense a EVO Switch, stejně jako čidla relativní vlhkosti a CO₂, komunikují s jednotkou bezdrátově. Osazením ovladače Zehnder Multi Control je možné zajistit plnohodnotné lokální ovládání jednotky a zároveň zpřístupnit vzdálenou správu prostřednictvím aplikace Zehnder Multi Controller.
Příslušenství a doplňky
Jednotka Zehnder EVO nabízí ucelený systém příslušenství, který umožňuje konfiguraci od základního ovládání až po plně automatizovaný provoz s integrací do nadřazených systémů řízení. Aktuálně je k dispozici následující příslušenství:
Ovládání a regulace
-
Zehnder EVO Sense RF – bezdrátový ovladač
Objednací číslo: 471 100 018 -
Zehnder EVO Switch RF – bezdrátový tlačítkový ovladač
Objednací číslo: 471 100 017 -
Zehnder Multi Control – dotykový ovladač
Objednací číslo: 399 000 200 -
Zehnder Multi Control Black – dotykový ovladač (černé provedení)
Objednací číslo: 399 000 201
Čidla
-
Zehnder EVO čidlo CO₂ – bezdrátové čidlo kvality vzduchu
Objednací číslo: 471 100 022 -
Zehnder EVO čidlo relativní vlhkosti – bezdrátové RH čidlo
Objednací číslo: 471 100 023
Konektivita a BMS
-
Zehnder EVO Connect ModBus – komunikační modul
Objednací číslo: 471 100 020 -
Zehnder EVO Connect ModBus / KNX – komunikační modul pro KNX
Objednací číslo: 471 100 024
Ostatní příslušenství
-
Suchý sifon – pro odvod kondenzátu
Objednací číslo: 471 100 021
Všechna uvedená příslušenství jsou kompatibilní s jednotkami EVO 1–4. Ovladače (mimo Zehnder Multi Control ) a čidla komunikují s jednotkou bezdrátově (RF), komunikační moduly umožňují napojení na MaR / BMS systémy.
Součást balení
Součástí balení jednotky je montážní sada pro ukotvení jednotky. Ostatní prvky, včetně ovládacích prvků a čidel, jsou řešeny formou volitelného příslušenství. U jednotek se standardním výměníkem (bez entalpické funkce) je nutné doplnit a osadit sifon – z provozních zkušeností doporučujeme použití suchého sifonu.
Jednotky Zehnder EVO jsou dostupné v našem e-shopu. V případě technických dotazů nebo potřeby upřesnění konfigurace nás můžete kontaktovat – rádi pomůžeme s výběrem vhodného provedení pro konkrétní projekt.
