Jak vybrat komponenty pro rozvody vzduchu

Připravili jsme pro Vás jednoduchý návod pro orientaci v komponentech pro rozvody vzduchu. Pomocí něj jste schopní si nakonfigurovat svůj systém.

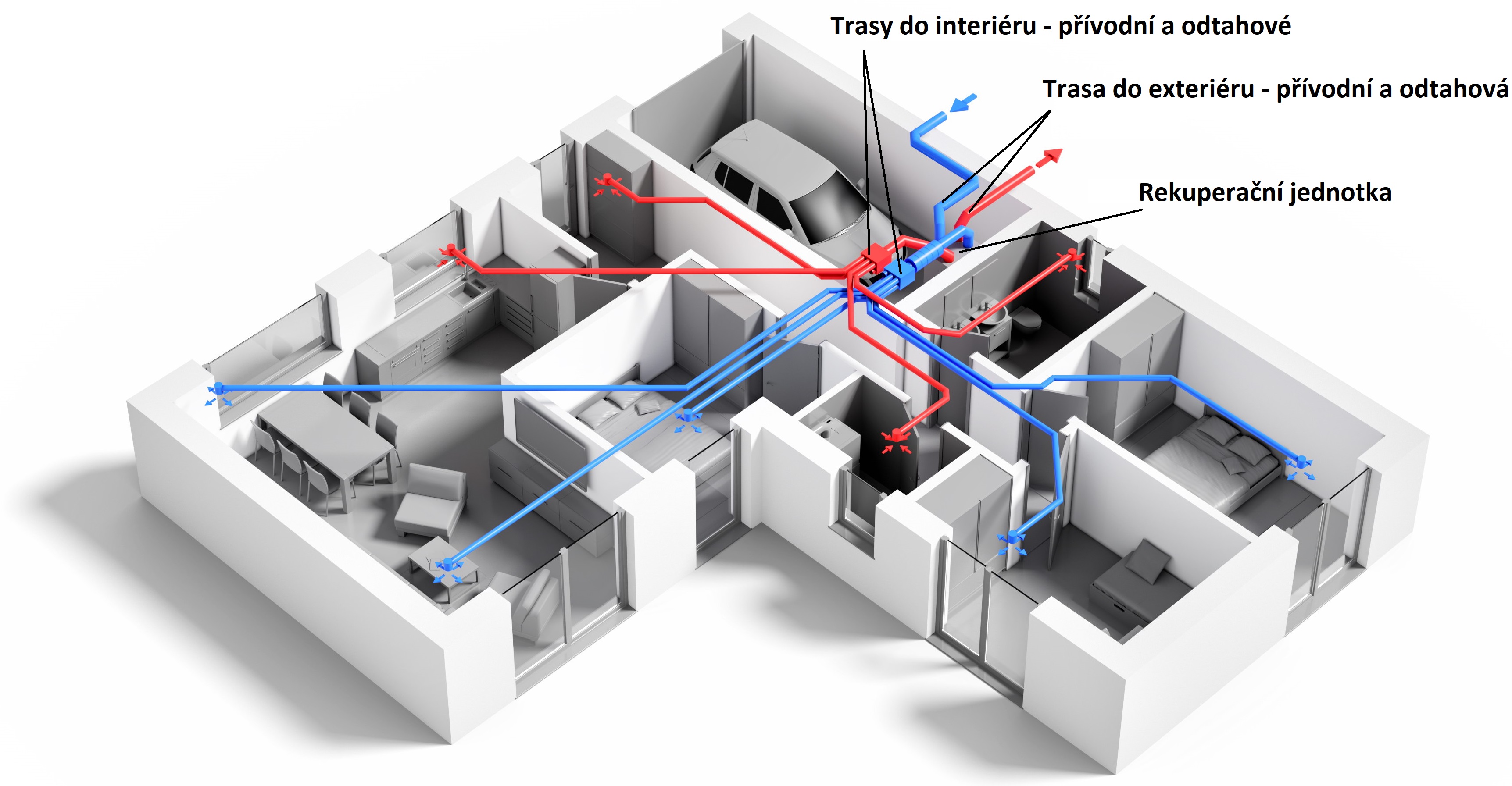

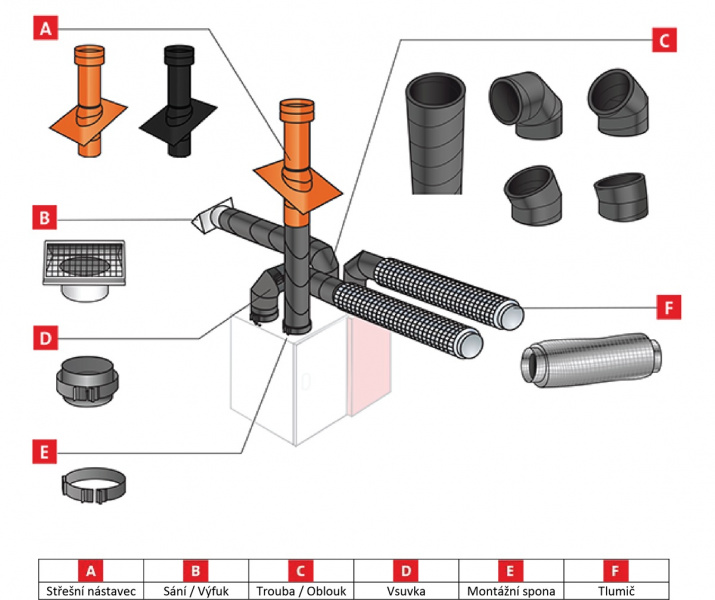

Celý systém rozvodů lze rozdělit na dvě hlavní části.

1) Exteriérová část = rozvod mezi exteriérem a jednotkou.

2) Interiérová část = rozvod mezi koncovými prvky v interiéru a jednotkou



1. Exteriérová část

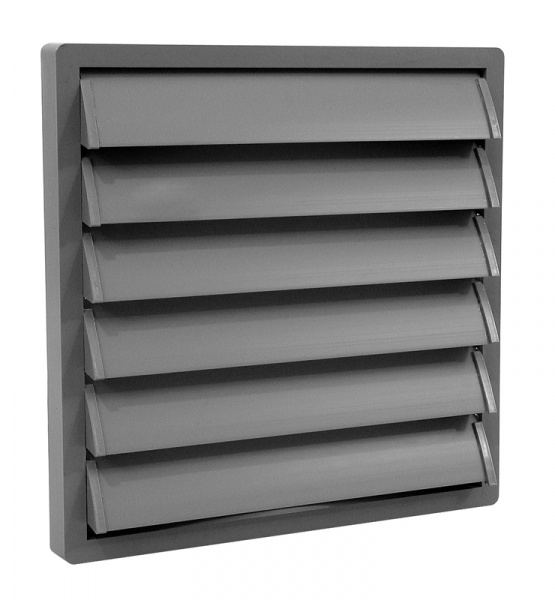

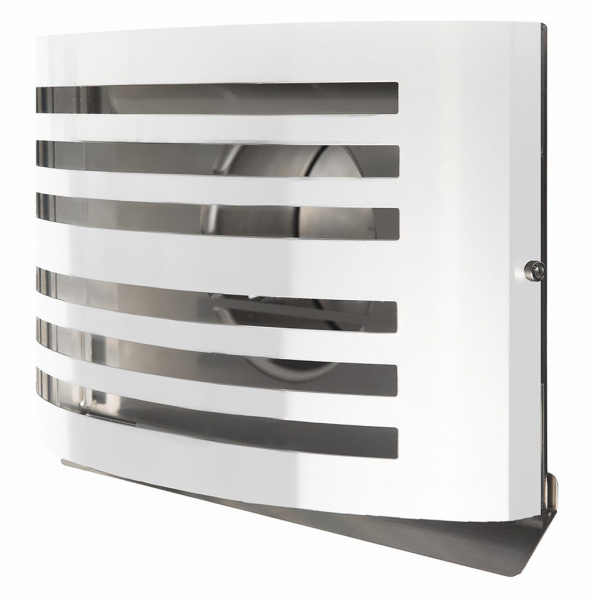

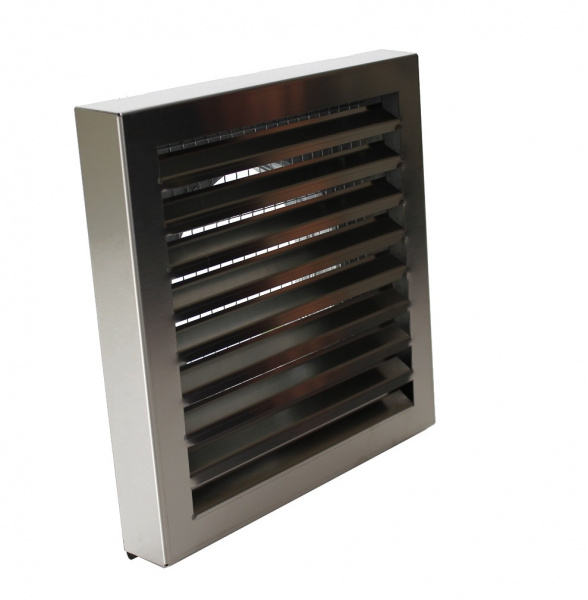

- Fasádní mřížka – ukončuje v exteriéru potrubí určené pro přívod/odtah z exteriéru. Jsou 2 základní druhy:

  • kombinovaná = odtahové i přívodní potrubí je zakončeno společnou mřížkou.
  • samostatná = přívodní i odtahové potrubí má samostatnou mřížku.

Je-li to možné doporučujeme osazení samostatné mřížky pro přívod i odtah s rozestupem 2 a více metrů. V případech kdy to není možné lze použít mřížku kombinovanou. Přejít na fasádní mřížky.

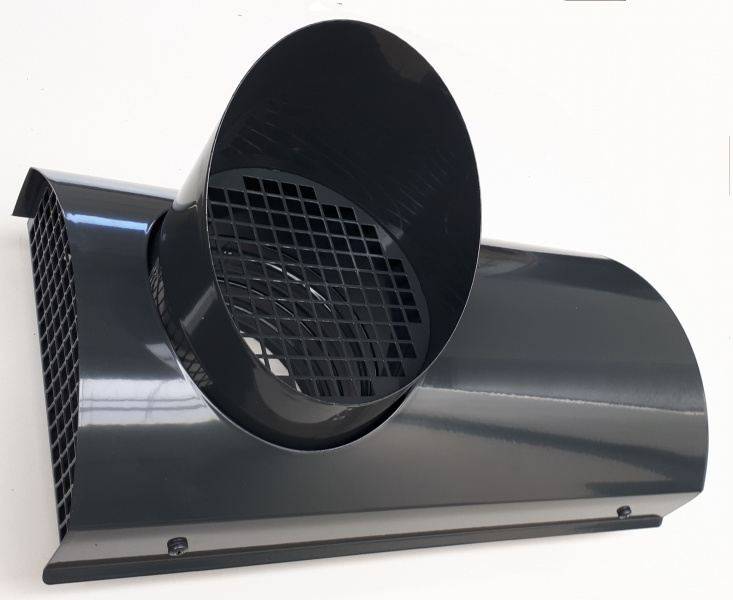

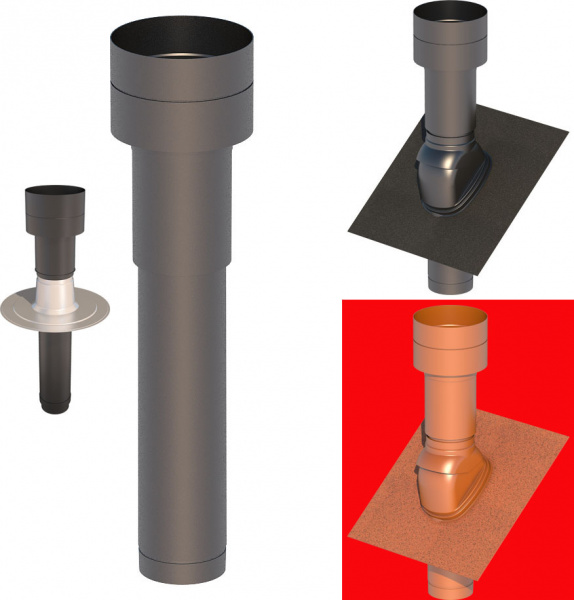

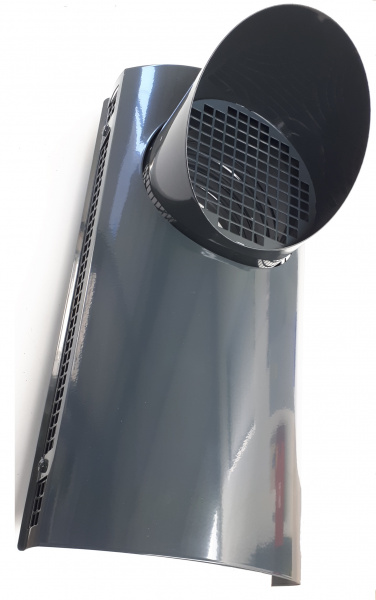

- Střešní hlavice - Odtah z jednotky lze řešit střešním hlavicí/komínkem. Nedoporučujeme použít pro přívod – přivádění nadměrného tepla z rozpálené střechy a zápachu ze střešních komínů kanalizace apod. Přejít na střešní hlavice.

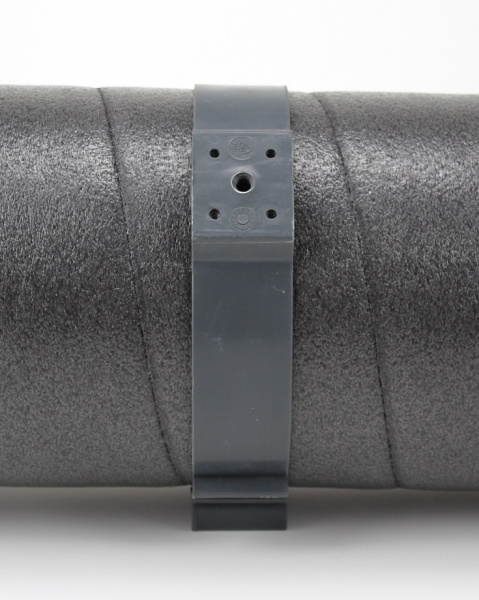

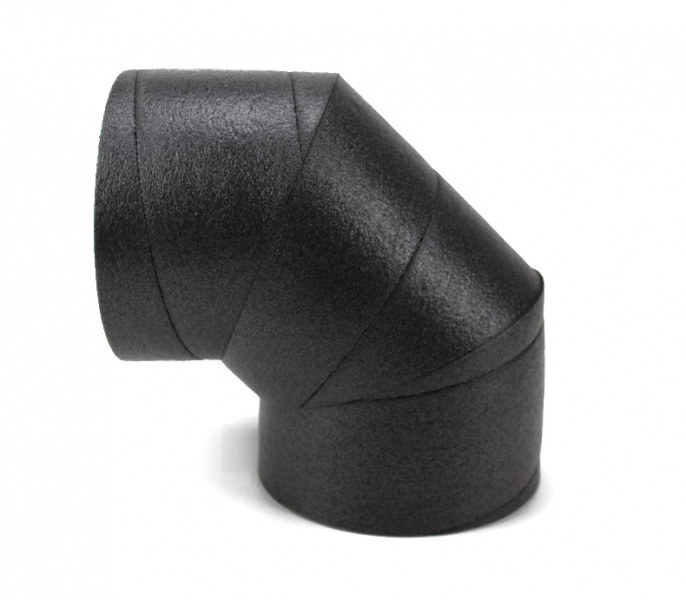

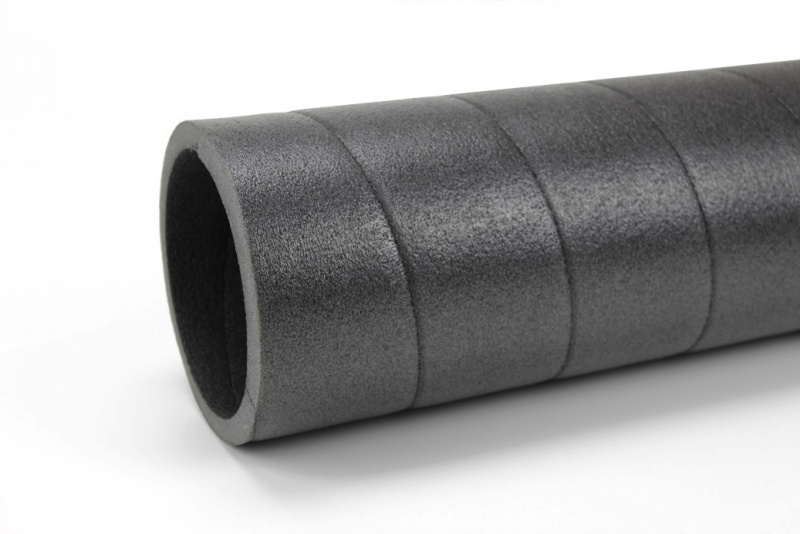

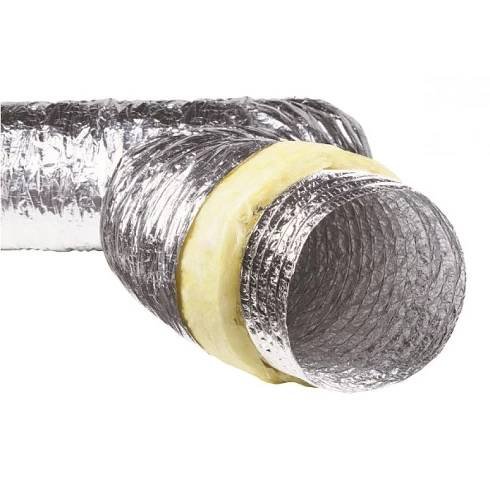

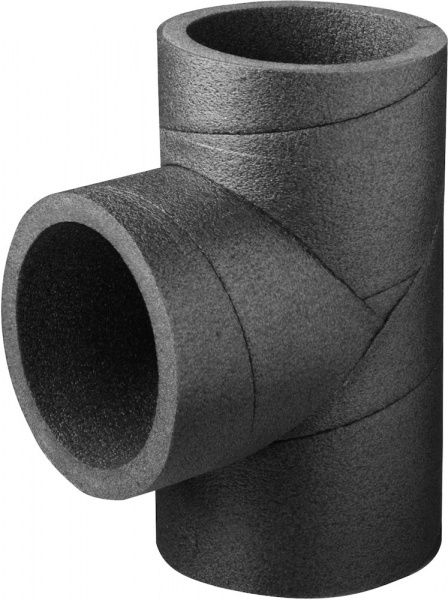

- Izolované potrubí - Propojení exteriéru (fasádní mřížky) a jednotky se provádí skrze izolované potrubí k tomu určené. Doporučujeme osvědčené WTW potrubí. Nedoporučujeme použití Spiro potrubí ani flexibilních hadic (SONO apod.). Přejít na izolované potrubí.



2. Interiérová část

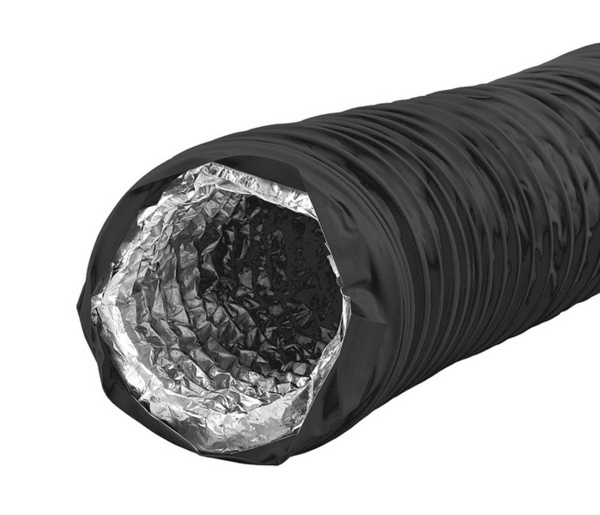

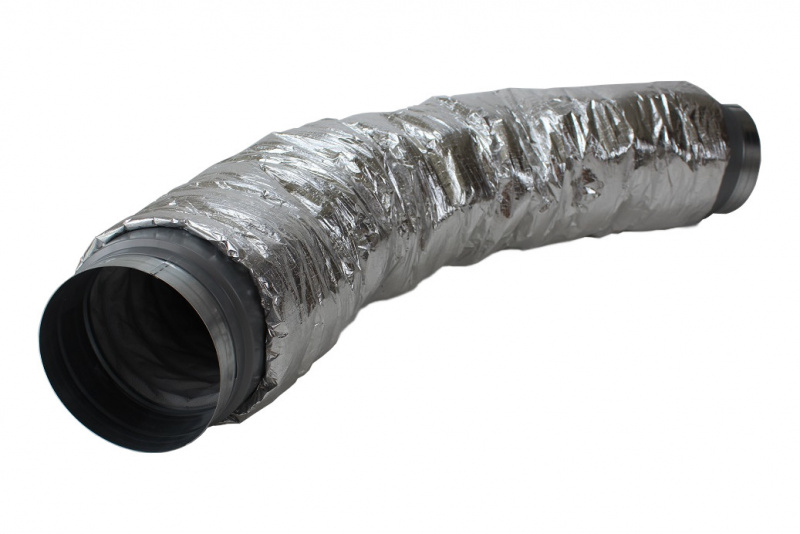

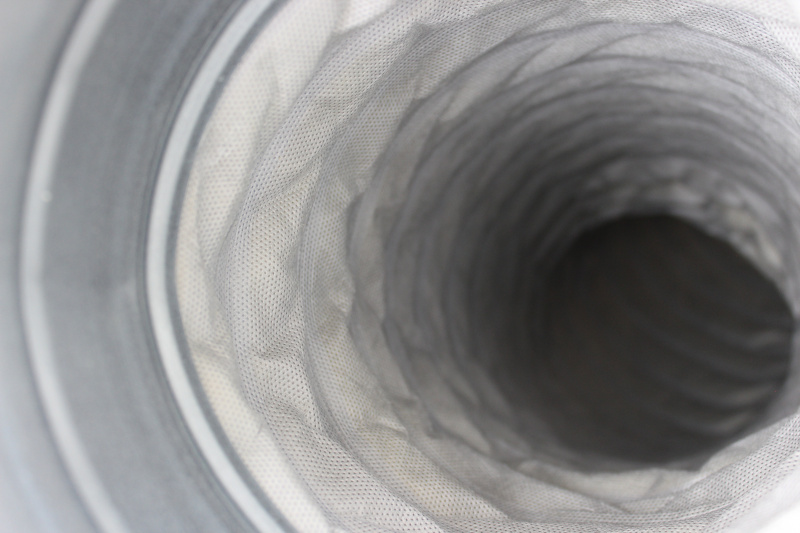

Tlumič hluku - zabraňuje přenosu hluku z jednotky dál do potrubí. Mezi nejpoužívanější patří flexibilní tlumiče v délce 1m. Patří mezi nejlepší možnost tlumení. Přejít na tlumiče hluku.

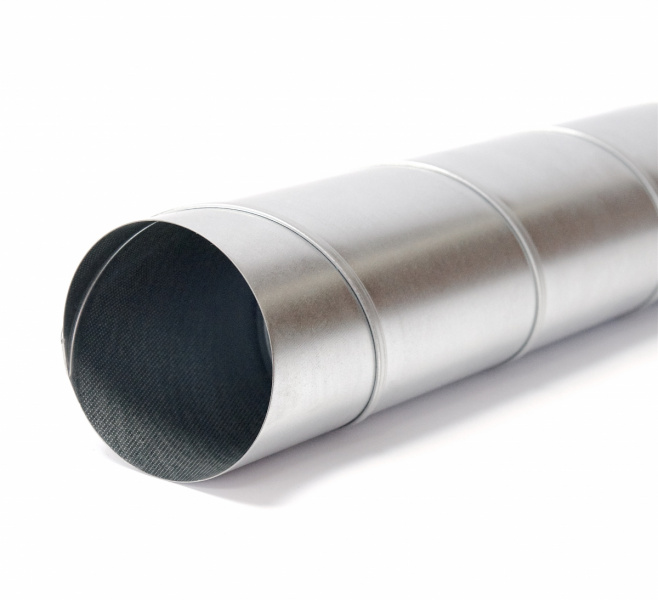

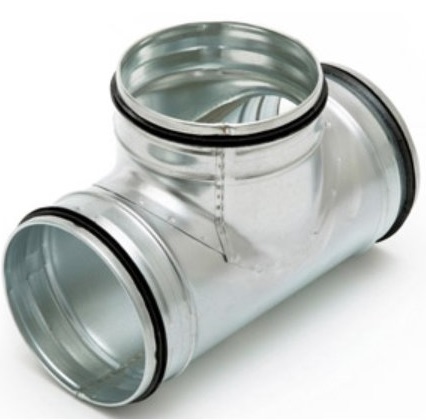

- Flexibilní / spiro potrubí – používá se při větší vzdálenostech mezi jednotkou a rozdělovacími boxy. Flexibilní potrubí je ideální na kratší a velmi členité trasy. V ostatních případech je vhodné použít spiro potrubí. Součástí této trasy musí být osazený tlumič hluku. Přejít na flexi potrubí, spiro potrubí.

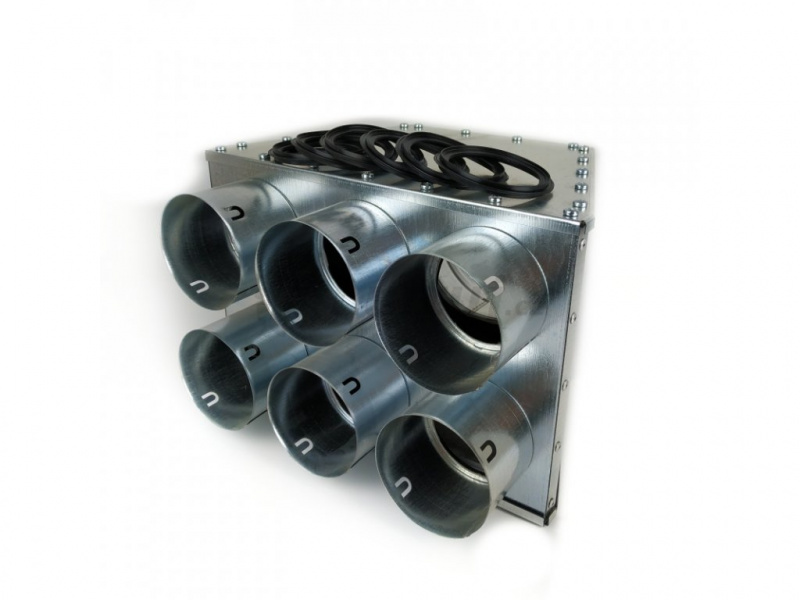

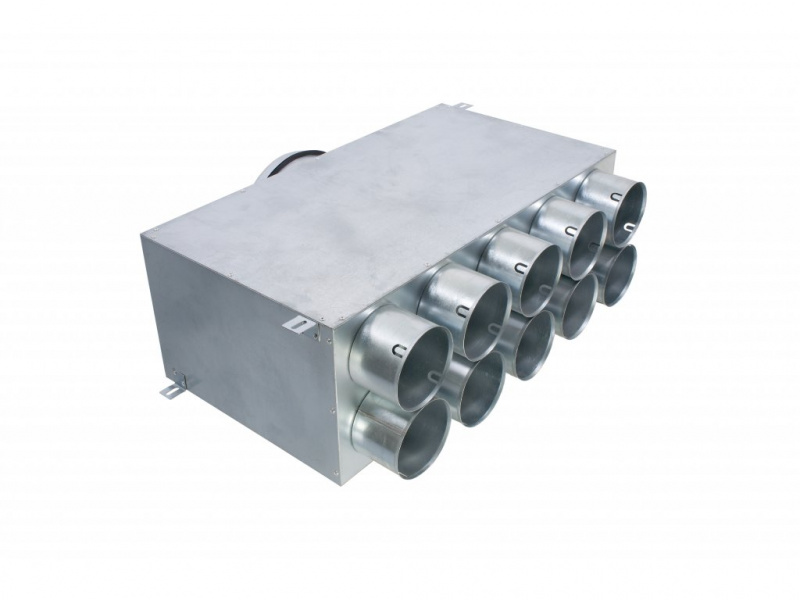

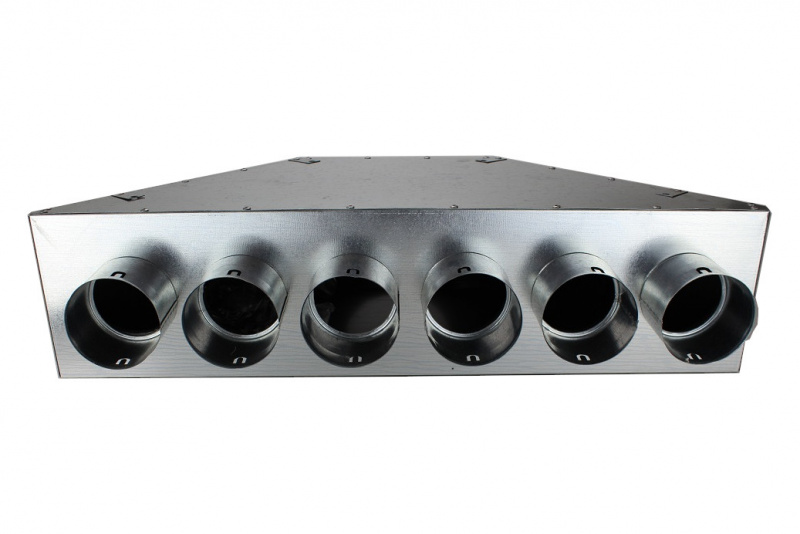

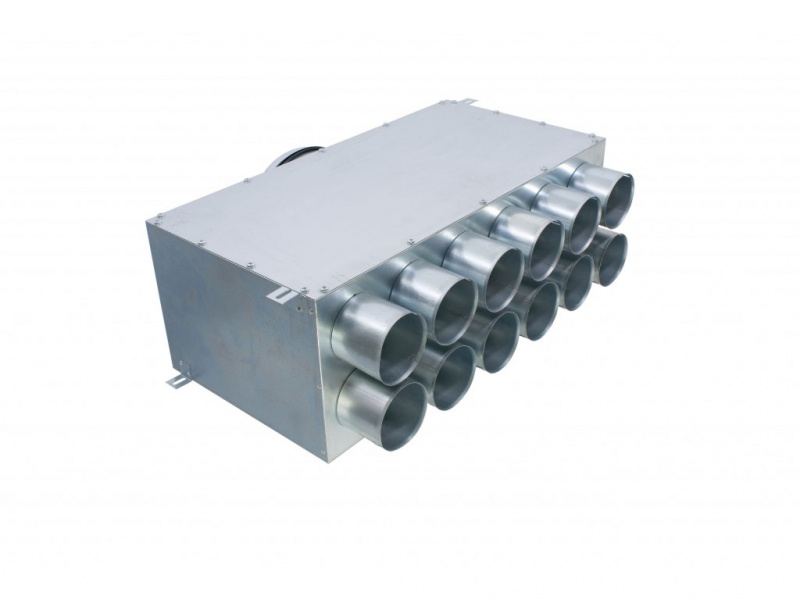

 - Rozdělovač potrubí - větví hlavní potrubí od jednotky na jednotlivé trasy (pozice). Dle projektu nebo návrhu je nutno spočítat počet přívodních potrubí a počet odtahových potrubí. Podle toho vybereme správný rozdělovač. Běžně dostupné rozdělovače se dělají v provedení 4, 6, 8, 10, 12 výstupů na 90mm nebo 75mm potrubí. Přívod do rozdělovače bývá většinou 125mm u malých a 160mm u větších rozdělovačů. V případě jiného rozměru hrdel na jednotce a na rozdělovačích můžeme použít redukci. Vždy přecházíme z menšího na větší - nikdy naopak. Přejít na rozdělovače 90mm,  75mm.

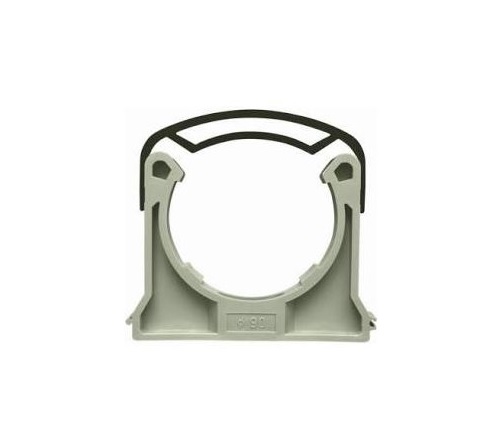

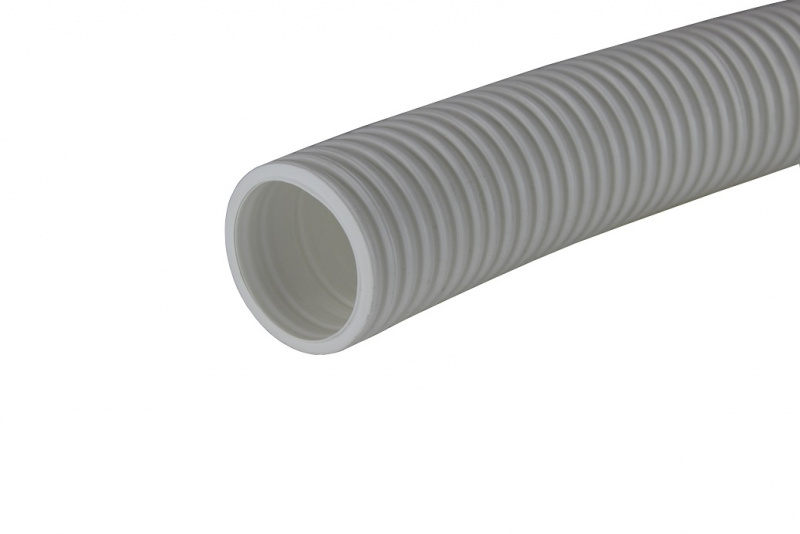

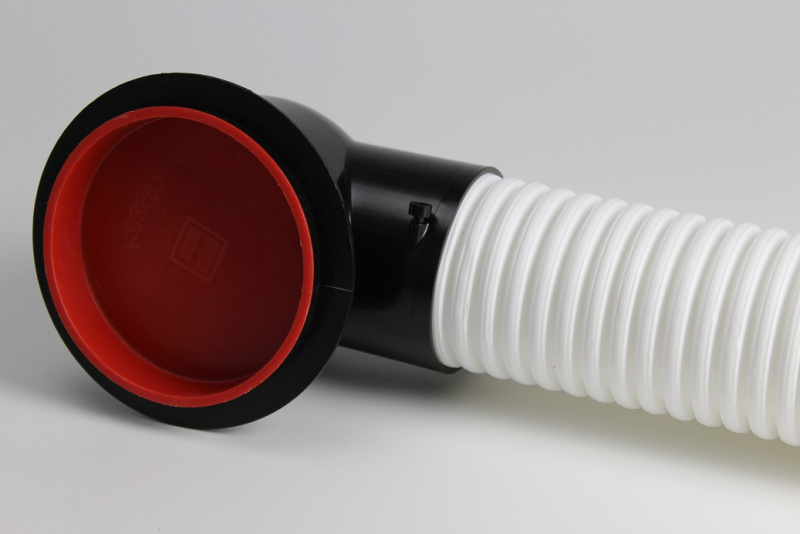

- Flexibilní potrubí 90mm nebo 75mm - určeno pro trasy mezi rozdělovacím boxem a koncovým prvkem (vyústkou) v místnosti. Potrubí je flexibilní. Pro montáž je vhodné použít příchytky pro tento typ potrubí. V případě že je nutné udělat ostrý ohyb je nutné použít koleno. Přejít na flexibilní potrubí 90mm, 75mm

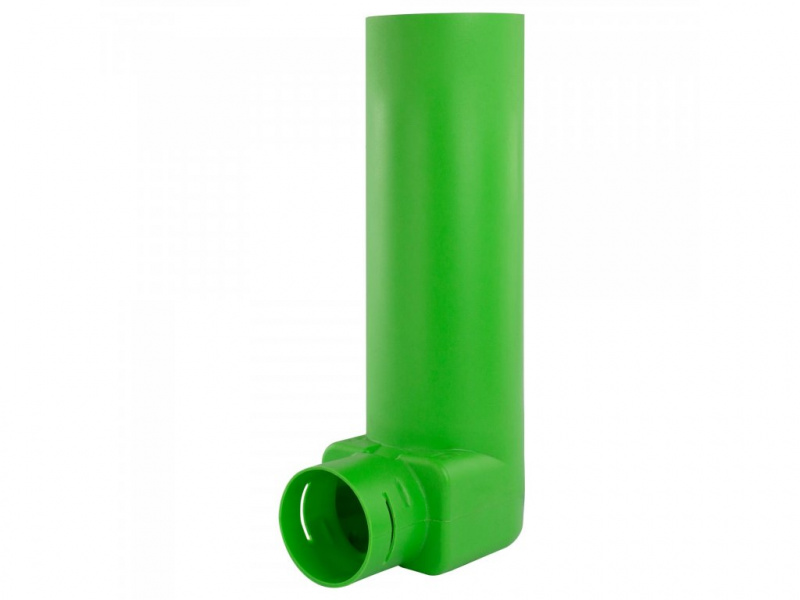

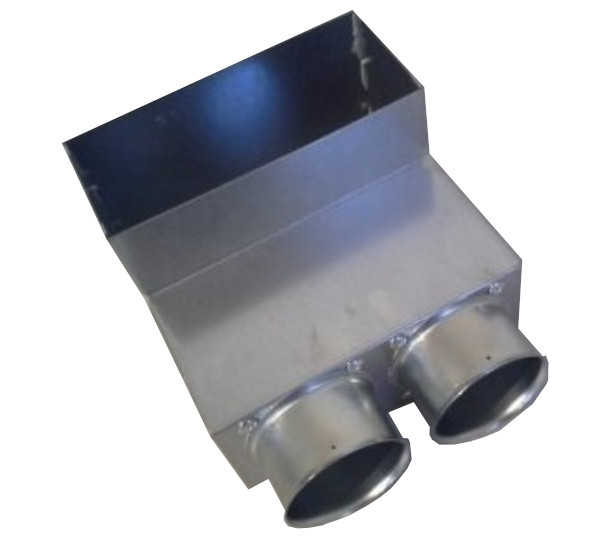

- Vyústka - zakončuje flexibilní potrubí v místnosti. Existují provedení k montáží přímo do sádrokartonové desky, ke kotvení do stropu, stěnové vyústky případně podlahové. 90mm, 75mm

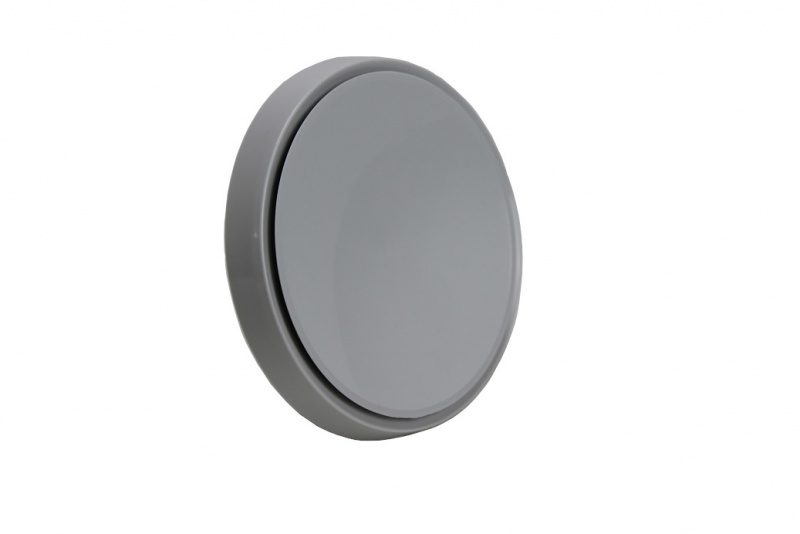

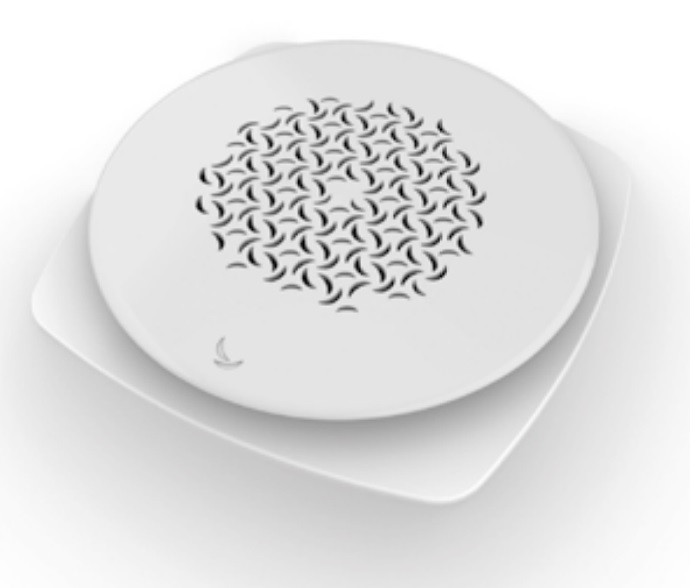

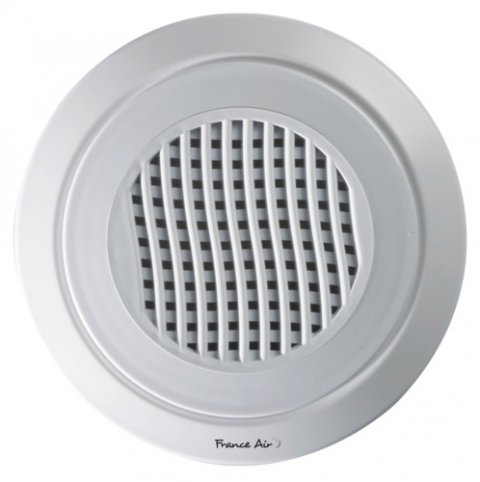

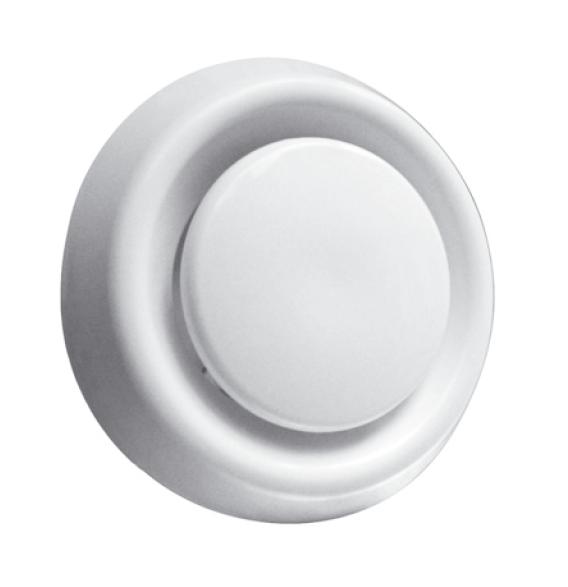

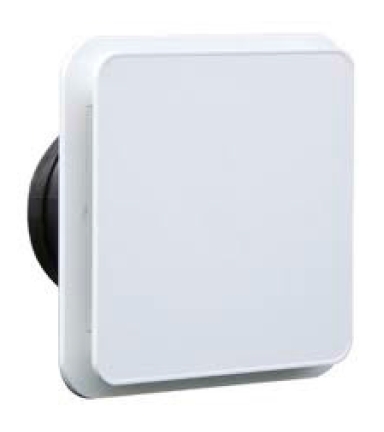

- Ventily / mřížky - osazují se do vyústky. Většina provedení funguje jako regulátor průtoku. Přejít na ventily/mřížky.

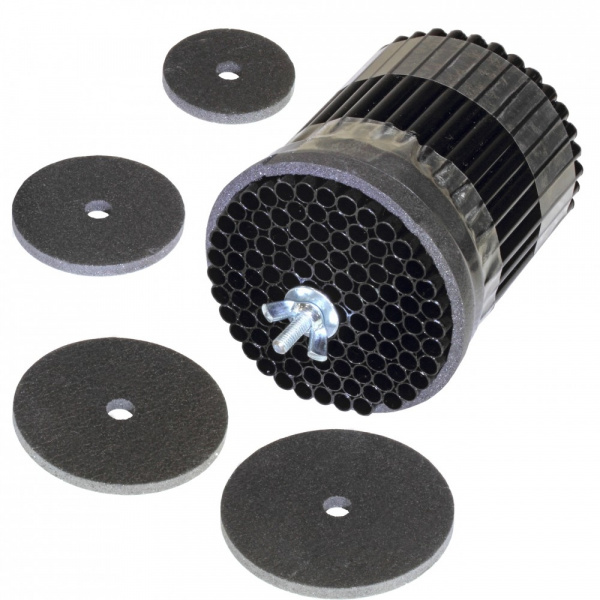

 - Regulátory průtoku - nejčastěji v provedení vsuvky do potrubí nebo klapky v potrubí. Je vhodné je použít na trasách kde potřeba větší redukce průtoku. Talířový ventil má omezené možnosti regulace a při větším zavření může pískat. Proto doporučujeme hlavní zaregulování provést skrze tyto regulátory a na ventilech provést jen drobnou korekci. Přejít na regulátory 90mm, 75mm
